　　煤礦井下瓦斯爆炸、頂板冒落、透水等事故時有發生。如何在事前做好防護、事后將損失降到最低，如何實現更好地?fù)尵裙ぷ?，使地面及時了解井下事故現場，實施對井下?lián)岆U工作的指揮，礦井安全防護監控應急通信系統可以起著至關重要的作用。傳統煤礦井下通信系統裝備一直采用固定防爆電話方式，它覆蓋面小，只能在定點之間通話，且不具備移動性，這使得緊急情況下調度指揮無法在第一時間完成，主要負責人不能在第一時間趕到現場了解和處理緊急事務。然而，礦井巷道為非自由空間，無線電波在井下巷道的傳輸受到根本性制約，多年來國內外諸多專家學者在這一領域進行了積極的探索和研究。本文采用長波通信原理在井下移動通信系統正得到推廣應用。

　　根據煤礦安全生產管理中的通信要求，系統要實現生產調度通信、計算機安全監測、現場圖像抓拍、井下有線/無線通信四大功能。生產調度通信功能在煤礦安全生產管理中起著重要的作用，井下各生產環節的信息主要通過調度中心來傳遞，同時保證井下的信息及時反饋給地面調度中心，對調度中心的統一指揮提供保障。計算機安全監測主要實現井下環境參數（瓦斯?jié)舛?、溫度等）的實時監控?，F(xiàn)場圖像抓拍主要是通過井下作業人員安全帽上配備的攝像頭，把現場的圖片傳給調度指揮中心。井下有線無線通信主要實現井下作業人員之間的通信，以及在發生緊急情況下，與地面調度指揮中心聯系。

　　井下工作人員通信采用感應通信方式，在每個支巷道口都設一臺400K數字感應電臺，井下工作人員攜帶移動感應便攜臺，利用400K數字感應電臺與巷道中的鋼絞線或連接存在的金屬導體，實現支巷道（延伸到工作面）與主巷道間的話音數據傳輸。如果在事故狀態下，為了搶險救災，需要和深入井下的搶險人員及時地通信，搶險人員也需要和被困井下的人員通信，此時有線通信可能是癱瘓的，在這種情況下采用感應式移動通信能建立與搶險人員及被困人員的通信，由于感應線線路易于架設，搶險人員可一邊深入井下，一邊很容易地敷設帶絕緣鋼絞線(感應線)，由于井下導線電纜很多，可借任何可能存在于礦井中的導體作為感應線向(從)深入井下的方向發送(接收)信號。同樣被困人員也可用自己的感應便攜臺，借助于上述的線路作為感應傳輸線路發送和接收信號。被困人員在進行感應線布線時可將便攜臺信號輸出(輸入)電路端子直接與感應線相聯接(也可以不直接聯接)以提高通信效果。搶險救災人員通信設備可采用和井下被困人員相同的方式。這樣雙方的信號經感應線的傳輸與輻射，再經地層或巷道空間，耦合到其它的巷道中的鋼絞線或某些導線，借助于這些導線作為中間感應傳輸線路，再耦合到對方感應系統中，完成雙向感應通信。

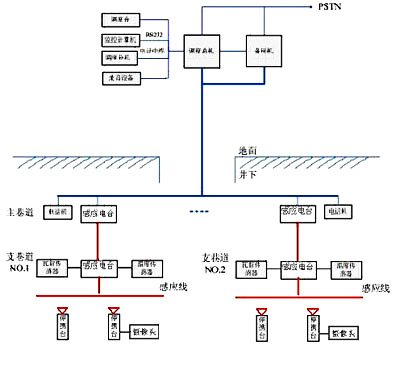

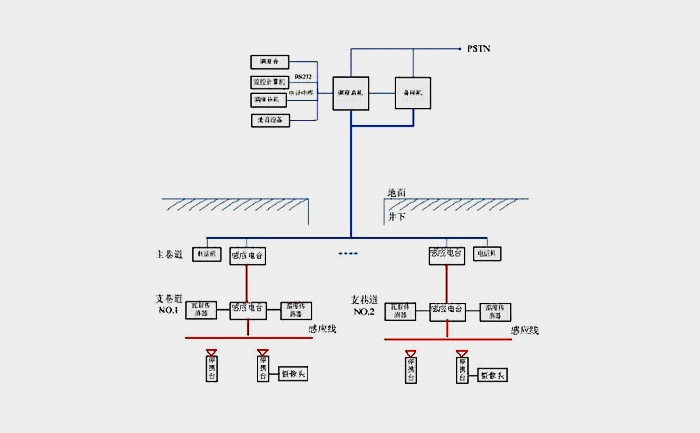

 　　系統總體方案框圖：

　　系統主要包括地面調度子系統和井下子系統兩大部分。

　　地面調度子系統主要有調度臺、調度總機、調度分機、電源自動切換裝置、錄音設備、監控計算機、打印機和電源等。

　　井下子系統主要有感應電臺、煤礦本質安全型自動電話機（簡稱電話機）、溫度傳感器、瓦斯傳感器、攝像頭、感應便攜臺和電源等。

　　系統能夠?qū)崿F(xiàn)調度功能、井下與地面/井下用戶間通話、錄音功能、井下環境參數采集記錄和打印等。

    4.1  調度功能

　　調度功能主要由調度總機、調度臺、調度分機等組成。

　　調度總機是系統的核心，主要實現調度功能和交換功能。調度總機采用雙機備份方式，當主調度總機故障時，備用調度總機自動啟用，并報警通知調度臺，調度臺顯示“調度總機故障”，當主調度總機恢復正常后，備用調度總機退出并返回備份工作狀態。調度總機采用交直流供電方式，正常工作時，交流220V/50Hz供電，當交流電源出現故障時，備用電源（直流48V）自動投入，調度臺有相應顯示，交流電源恢復正常時，備用電源自動切斷，處于待用狀態。

　　調度臺、調度分機是管理人員進行操作的終端平臺，調度員通過調度臺、調度分機完成調度相關操作，如：群呼、直呼、監聽、插入、顯示和錄音等。調度臺、調度分機通過電纜與調度總機連接，完成生產調度指揮和調度總機工作狀態的監控。

　　主要功能：

     （1）直呼：調度臺可以直接呼叫調度分機或井下電話機。呼叫信令采用雙音多頻信令，通過電纜線傳送給調度總機，由調度總機實現程控交換。

     （2）強插、強拆：調度臺可強行插入或拆除本系統內所有用戶間的通話。

     （3）調度組呼/群呼：調度預先將常用用戶編組，并賦予代碼，需要時按組呼鍵、代碼鍵將所要呼叫的用戶一次性呼出，也可以按群呼鍵呼叫本系統內所有用戶。

     （4）監聽：對于本系統內任意用戶間的通話，調度臺摘機按監聽鍵，再按通話用戶中任一用戶鍵即可監聽通話，調度臺掛機退出監聽狀態。

     （5）轉接：調度臺可按轉接鍵將井下用戶呼入轉接到電話用戶上。

     （6）通話狀態顯示：調度臺可以顯示當前通話的用戶和用戶狀態。

     （7）催掛：用戶話柄未掛時，調度可對其發催掛音，提示用戶掛機。

     （8）電源自動切換功能：當交流斷電時，自動切換到備用電源，同時調度臺上顯示“電源故障”。交流恢復正常后，備用電源自動切斷，調度臺液晶屏回到待機狀態。

    4.2  調度錄音功能

　　錄音功能由安裝在調度總機的錄音設備完成。錄音設備完成對調度臺呼入、呼出話音進行自動錄音，可以支持調度員手動錄音。

    4.3  井下與地面通話、井下用戶間通話

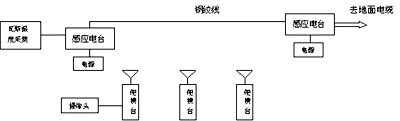

　　井下與地面通話主要靠調度總機與井下每個支巷道的400KHz感應電臺或主巷道的電話機，它們之間通過電纜或光纖連接，保證系統的用戶量和數據流。井下每個支巷道用戶間的通話采用感應通信，通過敷設在各分支巷道頂部或墻側壁邊的鋼絞線和感應電臺，利用波導感應耦合原理，將感應電臺與感應便攜臺的400KHz信號感應到鋼絞線導線上，400K信號在鋼絞線電纜上有良好的傳送特性，約為每公里衰減了3-5dBu，不受隨道的地形、環境等因素的影響，這樣有利于井下的通信問題。同時感應電臺可以實現話音對講、數據傳輸和圖片傳輸?shù)裙δ埽?/div>
